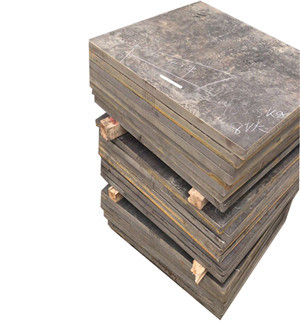

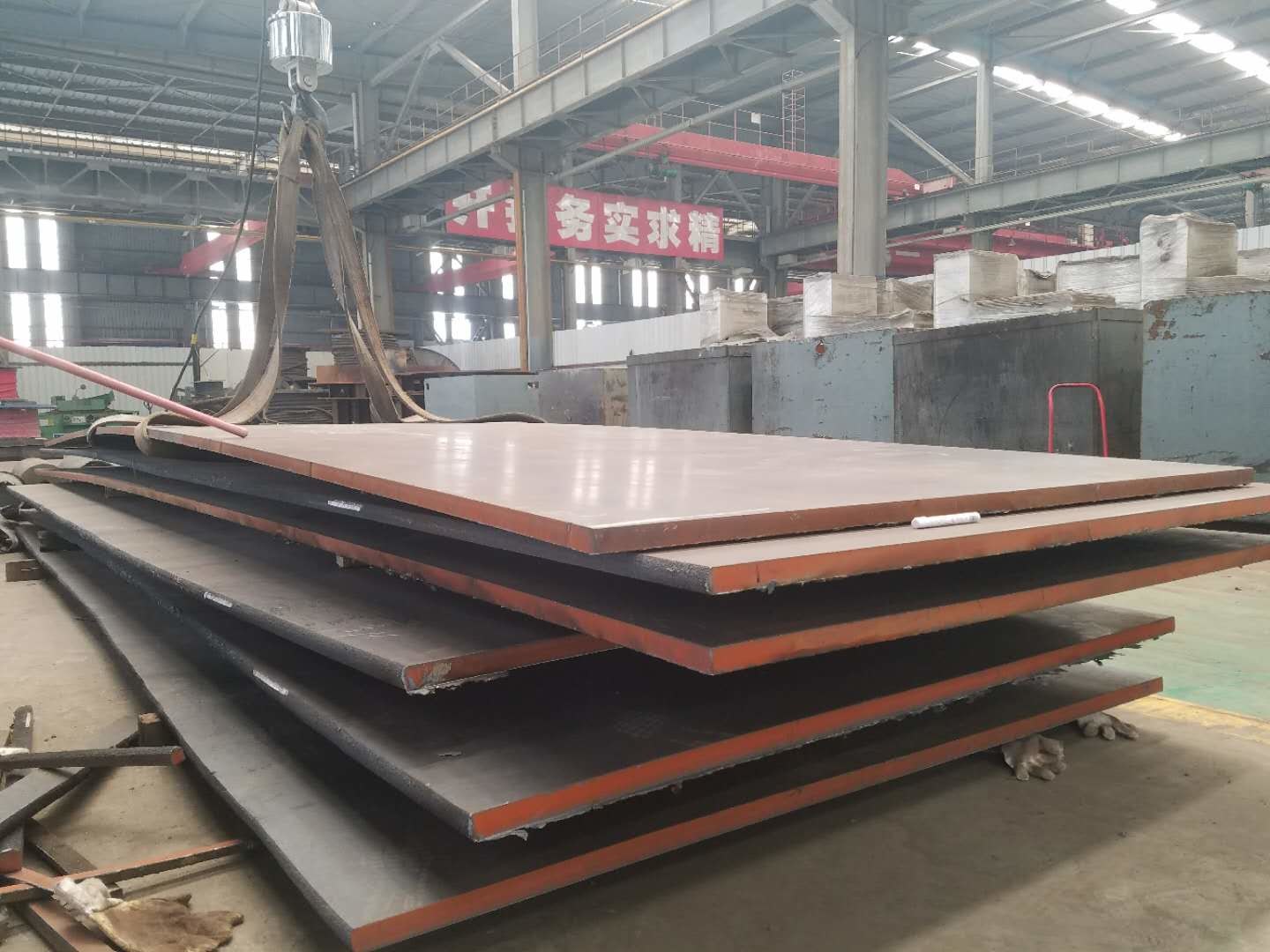

Лист покрова из сплава никеля инвара 36 для индустрии радио

Лист инвара 36 плиты 4J36 инвара сплава никеля

1 . Описание:

сплав 4J36 также вызван сплавом ИНВАРА. Пункт Кюри сплава о 230℃. Под этой температурой, сплав сегнетомагнитен и имеет очень низкий коэффициент расширения. Над этой температурой, сплав немагнитн. , Повышения коэффициента расширения. Сплав главным образом использован для того чтобы изготовить компоненты с приблизительно постоянн размерами внутри ряд изменений температуры, и широко использован в индустрии радио, аппаратурах точности, метрах и других индустриях.

4J36 может быть сварено оксиацетиленовой заваркой, дуговой сваркой, электрической сваркой и заваркой атома водорода. В виду того что коэффициент расширения связан с химическим составом сплава, состав сплава должен быть, который избежали как можно больше должными к сваривать. Поэтому, самое лучшее использовать дуговую сварку аргона. Наплавной металл для сваривать должен предпочтительно содержать 0,5% к 1,5% титана, который нужно уменьшить сварить поры и отказ.

2. процесс термической обработки

Отжиг сброса стресса	Жара к 530~550℃, держит для 1~2 H. охлаждает в печи
отжиг	Топление к 830~880℃, держит держать для минимального охлаждения в печи 30
Стабилизация	(1) жара к 830 ℃ в защитной атмосфере, владение для 20min. | 1h, гасят (2) закал
Меры предосторожности	(1) сплав не может быть затвердет термической обработкой поверхностное покрытие (2) можно sandblasted, отполировать и замариновать





3 . Категория поставки

Тип	Размер
Провод	D= 0.1~8mm
Прокладка	W= 5~250mm	T= 0.1mm
Фольга	W= 10~100mm	T= 0.01~0.1
Адвокатура	Dia= 8~100mm	L= 50~1000





4. 4J36 химический состав, %

Ni	35~37	Fe	Bal.	Co	-	Si	≤0.3
Mo	-	Cu	-	Cr	-	Mn	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02





5 . коэффициент 4J36 расширения

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1,8	20~250	3,6
20~-40	1,8	20~300	5,2
20~-20	1,6	20~350	6,5
20~-0	1,6	20~400	7,8
20~50	1,1	20~450	8,9
20~100	1,4	20~500	9,7
20~150	1,9	20~550	10,4
20~200	2,5	20~600	11,0
